Проект хозблока 2х3м

Общие данные

Проектируемый хозяйственный блок имеет прямоугольную форму с общими габаритными размерами 2,0 на 3,0 метра. Здание представляет собой каркасную постройку хозяйственного назначения.

Архитектурные решения

Архитектурное решение хозблока отличается простотой и функциональностью. Наружная отделка фасада выполнена с использованием комбинации металлопрофильного листа и имитации бруса, что придает постройке современный вид и обеспечивает долговечность.

Конструктивные решения

Фундамент выполнен на винтовых сваях с оголовками 200х200 мм диаметром 108 мм и длиной 2500 мм с засыпкой пескоцементной смесью. Провязка винтового фундамента осуществляется сухой доской 150х50 мм для создания жесткого основания пола. Стойки и балки для опоры стропил выполнены из сухой доски 150х50 мм с креплением конструктивным саморезом. Крыша малоуклонная, стропила из сухой доски 150х50 мм, обрешетка 150х25 мм, покрытие кровли — металлопрофильный лист. Обшивка внутренних стен и потолка — OSB-9, обшивка наружных стен — имитация бруса 140х20 мм. Утепление хозблока выполнено из минеральной ваты, предусмотрены ветрозащитная мембрана и пароизоляция. Устройство пола — шпунтованная доска сосна 90х28 мм.

Объемно-планировочные решения

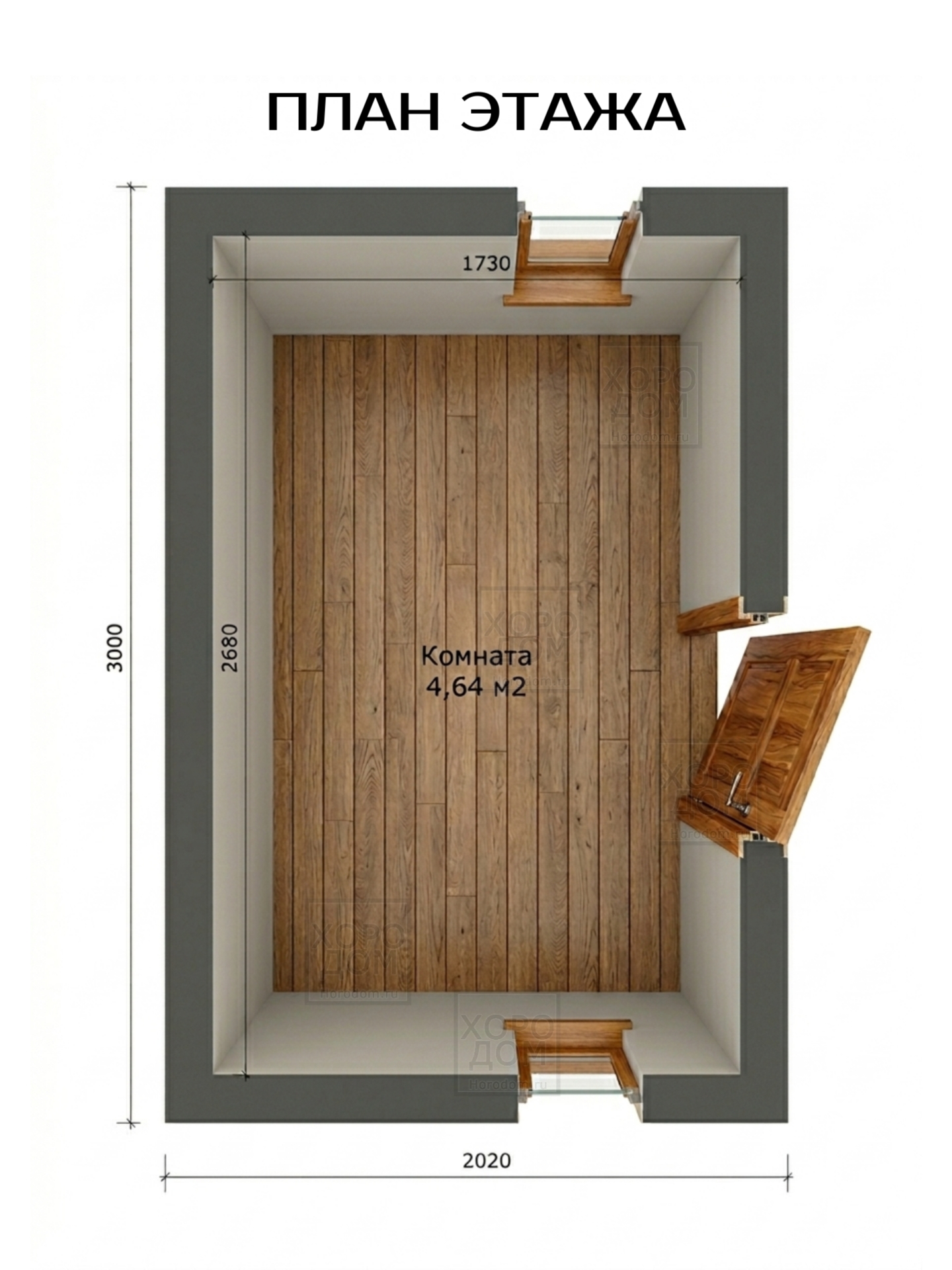

Планировка хозблока включает одно помещение площадью 4,64 квадратных метра. Внутренние размеры помещения составляют ориентировочно 1730 на 2680 мм.

Состав рабочей документации

Рабочая документация представляет собой пошаговый проект для строительства с расчетом материалов. В комплект входят титульный лист, ведомость чертежей, пояснительная записка и указания к производству работ. Предусмотрены визуализации, общие виды и фасады со всех сторон. Документация включает схемы расположения элементов фундамента с 3D визуализацией, провязку фундамента и крепление свай. В комплект входят узлы и схемы устройства пола с 3D визуализацией. Предусмотрены схемы расположения столбов и балок с 3D схемами, каркас хозблока и каркасы всех четырех стен. В разделе кровли содержатся схемы расположения элементов стропильной системы с 3D схемами, узел устройства потолка, схемы устройства обрешетки с 3D визуализацией, план и общий вид кровли. Также включены чертежи наружной отделки, обшивки всех стен, зашивки проемов и доработки кровли. Дополнительно в документацию входят этапы строительства, пошаговая схема сборки, оптимизация раскроя пиломатериалов, 3D узлы.
