Проект хозблока 2х5м / OPHB4

Проект хозблока 2х5м

Общие данные

Проектируемый хозяйственный блок имеет прямоугольную форму с общими габаритными размерами 2,0 на 5,0 метра. Здание представляет собой каркасную постройку хозяйственного назначения.

Архитектурные решения

Архитектурное решение хозблока отличается простотой и функциональностью. Наружная отделка фасада выполнена с использованием комбинации металлопрофильного листа и имитации бруса, что придает постройке современный вид и обеспечивает долговечность.

Конструктивные решения

Фундамент выполнен на винтовых сваях с оголовками 200х200 мм диаметром 108 мм и длиной 2500 мм с засыпкой пескоцементной смесью. Провязка винтового фундамента осуществляется сухой доской 150х50 мм для создания жесткого основания пола. Стойки и балки для опоры стропил выполнены из сухой доски 150х50 мм с креплением конструктивным саморезом. Крыша малоуклонная, стропила из сухой доски 150х50 мм, обрешетка 150х25 мм, покрытие кровли — металлопрофильный лист. Обшивка внутренних стен и потолка — OSB-9, обшивка наружных стен — имитация бруса 140х20 мм. Утепление хозблока выполнено из минеральной ваты, предусмотрены ветрозащитная мембрана и пароизоляция. Устройство пола — шпунтованная доска сосна 90х28 мм.

Объемно-планировочные решения

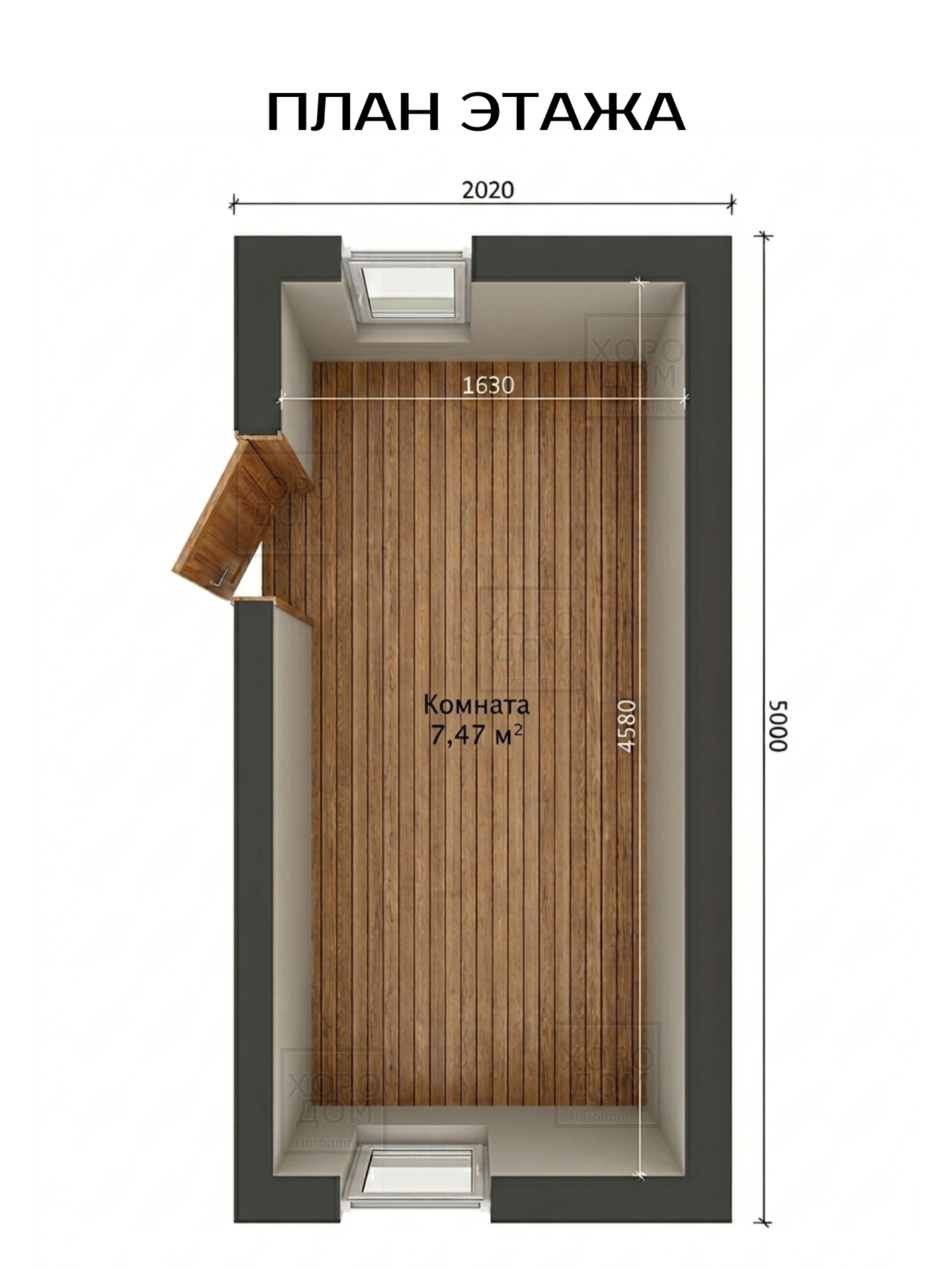

Планировка хозблока включает одно помещение площадью 7,47 квадратных метра. Внутренние размеры помещения составляют 1630 на 4580 мм.

Состав рабочей документации

Рабочая документация представляет собой пошаговый проект для строительства с расчетом материалов. В комплект входят титульный лист, ведомость рабочих чертежей, пояснительная записка и указания к производству работ. Предусмотрены визуализации, общие виды хозблока и фасады со всех сторон. Документация включает схемы расположения элементов фундамента с 3D визуализацией, провязку фундамента и крепление свай. В комплект входят узлы и схемы устройства пола с 3D визуализацией. Предусмотрены схемы расположения балок с 3D схемами, каркас хозблока и каркасы всех четырех стен. В разделе кровли содержатся схемы расположения элементов стропильной системы с 3D схемами, узел устройства потолка, схемы устройства обрешетки с 3D визуализацией, план и общий вид кровли. Также включены чертежи наружной отделки, обшивки всех стен, зашивки проемов и доработки кровли. Дополнительно в документацию входят этапы строительства, пошаговая схема сборки, оптимизация раскроя пиломатериалов, 3D узлы.
