Проект хозблока 3,0×3,5 м / HDHB1

Общий метраж 9 м2

ПРОЕКТ ХОЗБЛОКА 3,0х3,5м

Проектируемый хозяйственный блок имеет прямоугольную форму с общими габаритными размерами 3,5 на 3,0 метра. Здание представляет собой каркасную постройку хозяйственного назначения.

Архитектурное решение хозблока отличается простотой и функциональностью. Здание имеет прямоугольную форму. Наружная отделка фасада выполнена имитацией бруса, что обеспечивает эстетичный внешний вид и гармонию с окружающей средой.

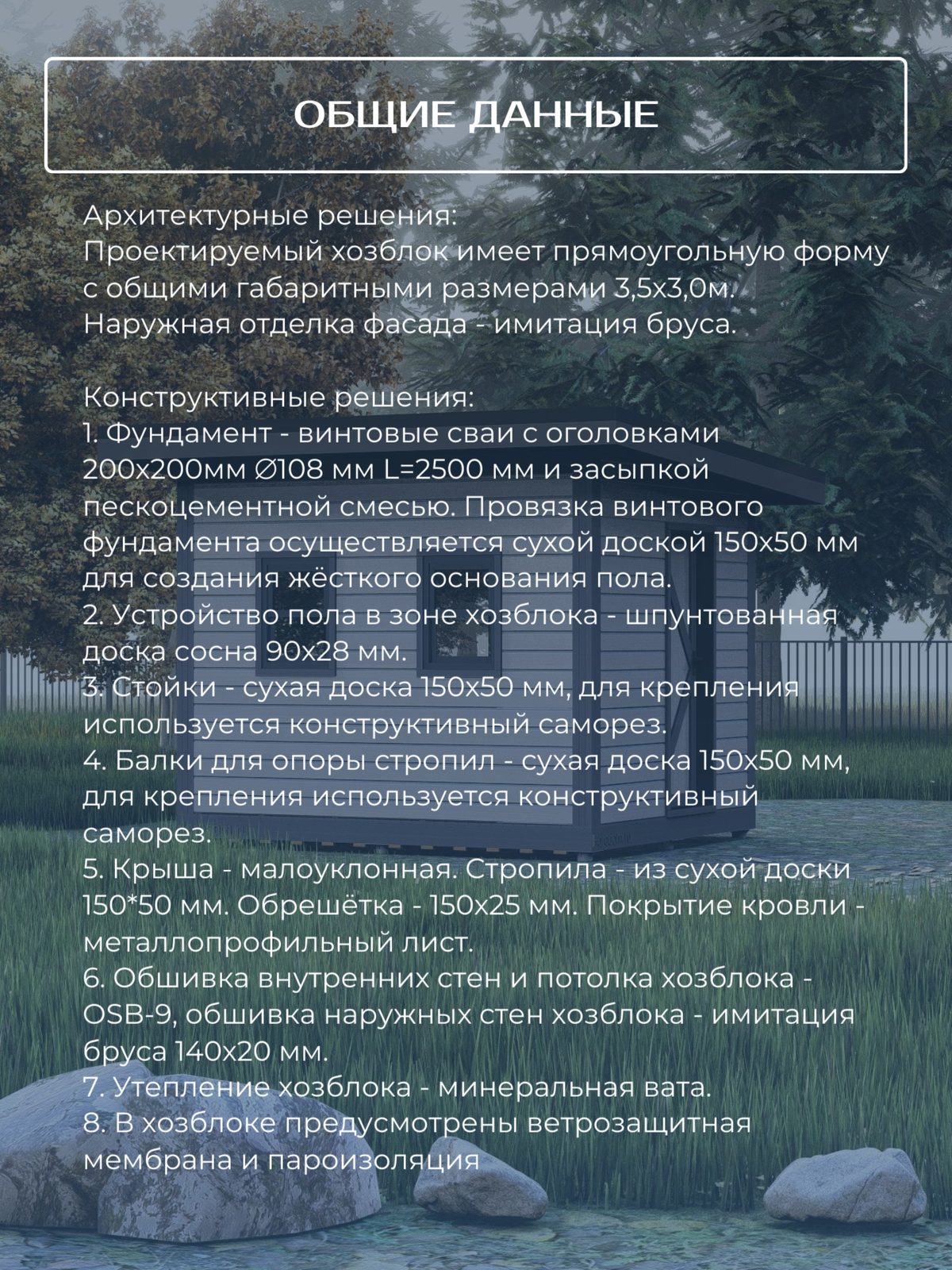

Фундамент выполнен на винтовых сваях с оголовками 200х200 мм диаметром 108 мм и длиной 2500 мм с засыпкой пескоцементной смесью. Провязка винтового фундамента осуществляется сухой доской 150х50 мм для создания жесткого основания пола. Стойки и балки для опоры стропил выполнены из сухой доски 150х50 мм с креплением конструктивным саморезом. Крыша малоуклонная с покрытием из металлопрофильного листа. Обрешетка выполнена из доски 150х25 мм. Обшивка внутренних стен и потолка - OSB-9, обшивка наружных стен - имитация бруса 140х20 мм. Утепление выполнено из минеральной ваты. Предусмотрены ветрозащитная мембрана и пароизоляция.

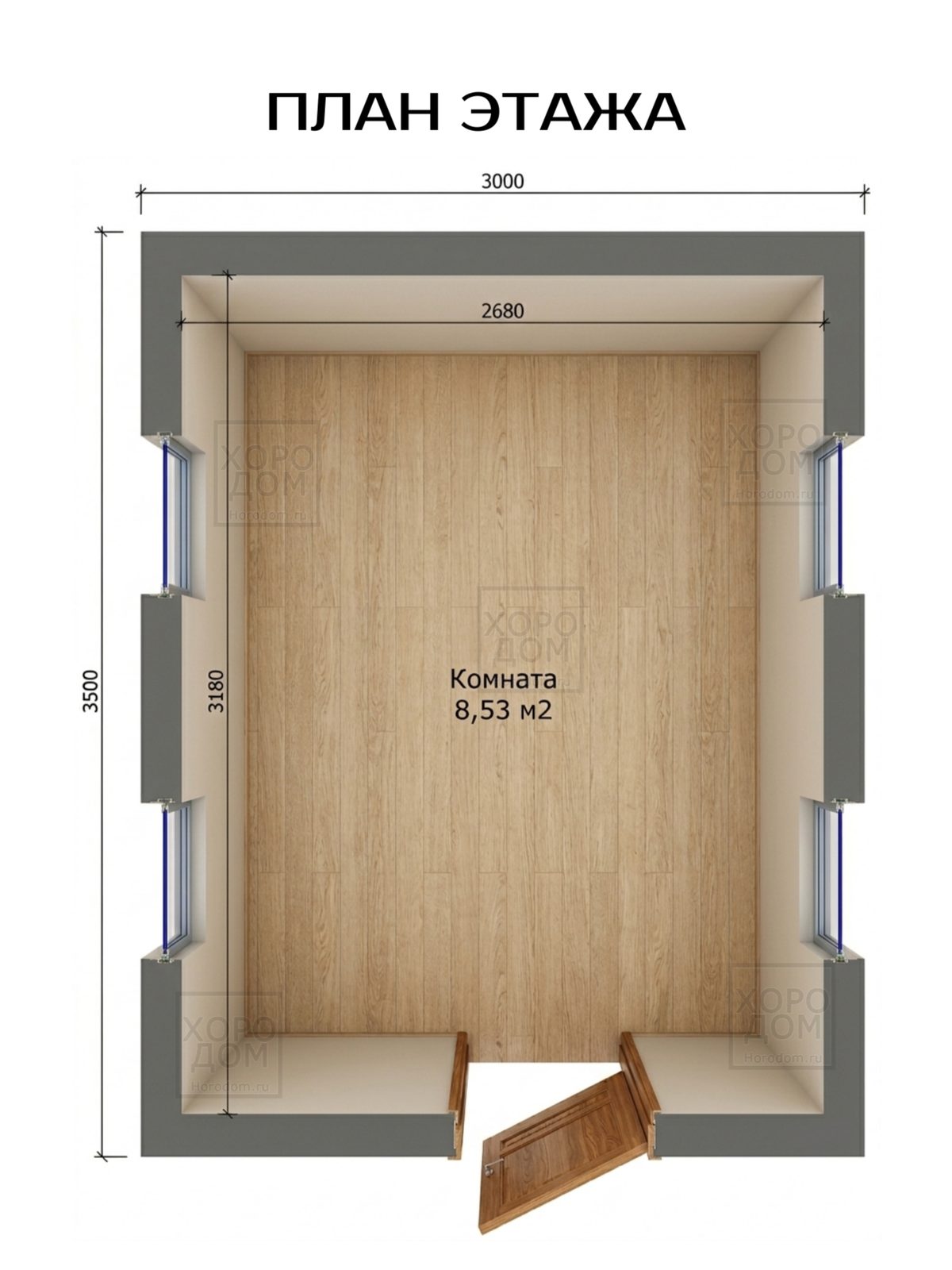

Планировка хозблока включает одно помещение площадью 8,53 квадратных метра. Внутренние размеры помещения составляют 2680 на 3180 мм.

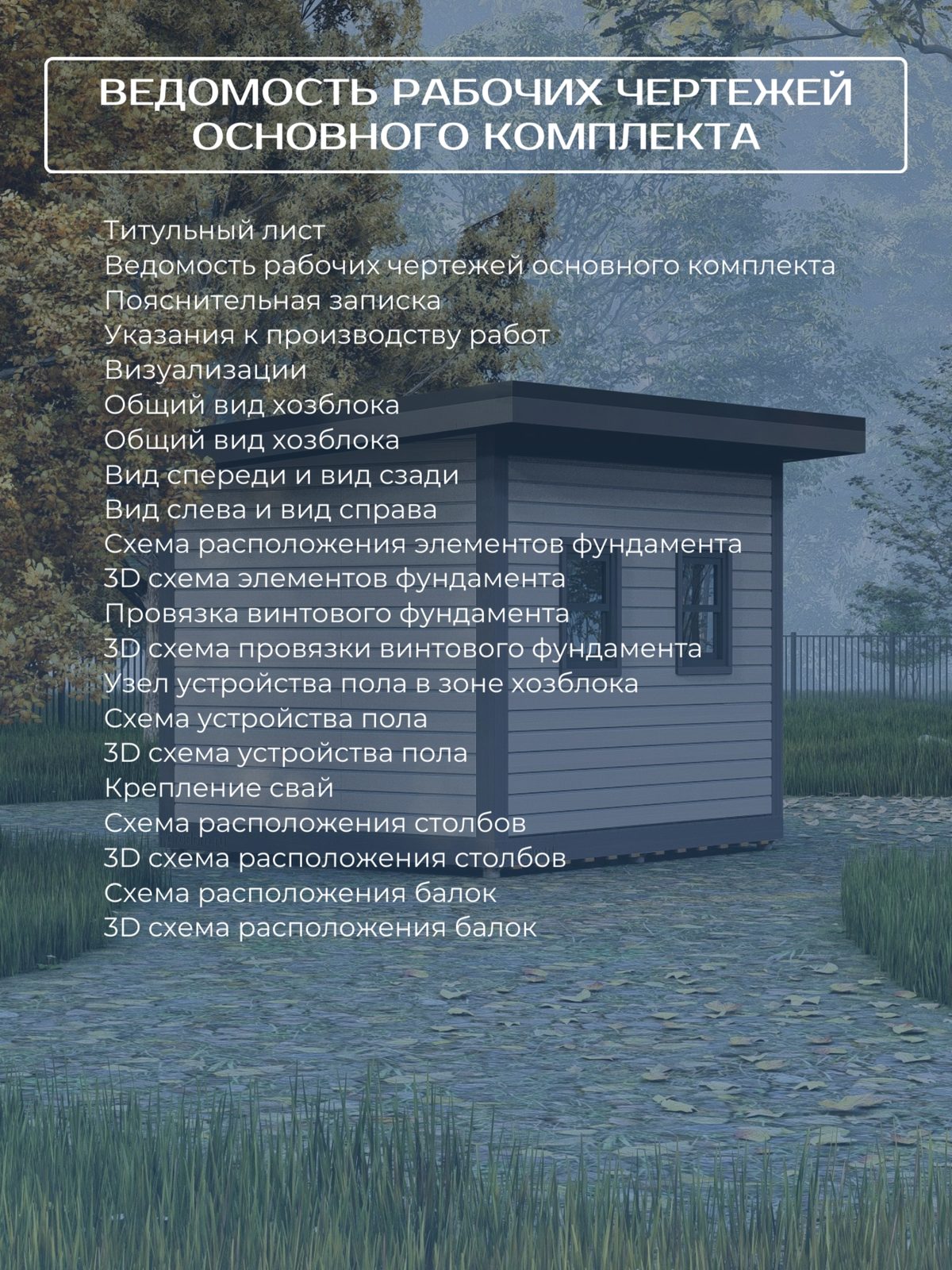

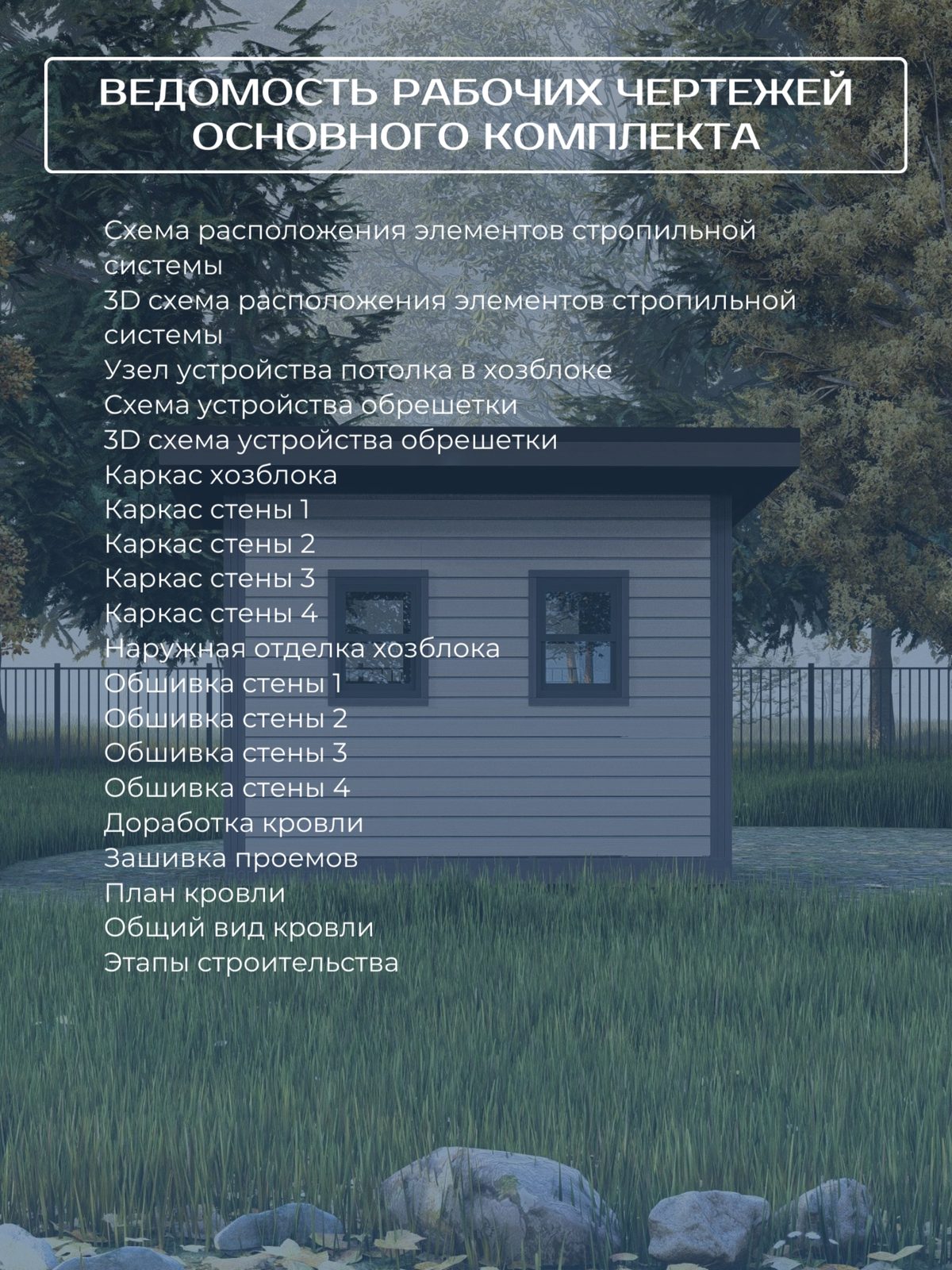

Рабочая документация включает титульный лист, ведомость рабочих чертежей основного комплекта, пояснительную записку и указания к производству работ. В комплект входят визуализации, общие виды хозблока, фасады со всех сторон. Предусмотрены схемы расположения элементов фундамента с 3D схемами и провязкой винтового фундамента. Документация включает узлы и схемы устройства пола с 3D визуализацией, крепление свай, схемы расположения столбов и балок с 3D схемами. В комплект входят схемы расположения элементов стропильной системы с 3D схемами, узел устройства потолка, схемы устройства обрешетки с 3D визуализацией, каркас хозблока и каркасы всех четырех стен. Также предусмотрены чертежи наружной отделки и обшивки всех стен, доработка кровли, зашивка проемов, план кровли, общий вид кровли и этапы строительства.
