Проект хозблока 3,5×3,5 м / HDHB2

Общий метраж 9 м2

ПРОЕКТ ХОЗБЛОКА 3,5х3,5 М

Проектируемый хозяйственный блок имеет прямоугольную форму с общими габаритными размерами 3,5 на 3,5 метра. Здание представляет собой каркасную постройку хозяйственного назначения.

Архитектурное решение хозблока отличается простотой и функциональностью. Здание имеет квадратную форму. Наружная отделка фасада выполнена имитацией бруса.

Фундамент выполнен на винтовых сваях с оголовками 200х200 мм диаметром 108 мм и длиной 2500 мм с засыпкой пескоцементной смесью. Провязка винтового фундамента осуществляется сухой доской 150х50 мм для создания жесткого основания пола. Стойки и балки для опоры стропил выполнены из сухой доски 150х50 мм с креплением конструктивным саморезом. Крыша малоуклонная с покрытием из металлопрофильного листа. Обрешетка выполнена из доски 150х25 мм. Обшивка внутренних стен и потолка - OSB-9, обшивка наружных стен - имитация бруса 140х20 мм. Утепление выполнено из минеральной ваты. Предусмотрены ветрозащитная мембрана и пароизоляция. Устройство пола — шпунтованная доска сосна 90х28 мм.

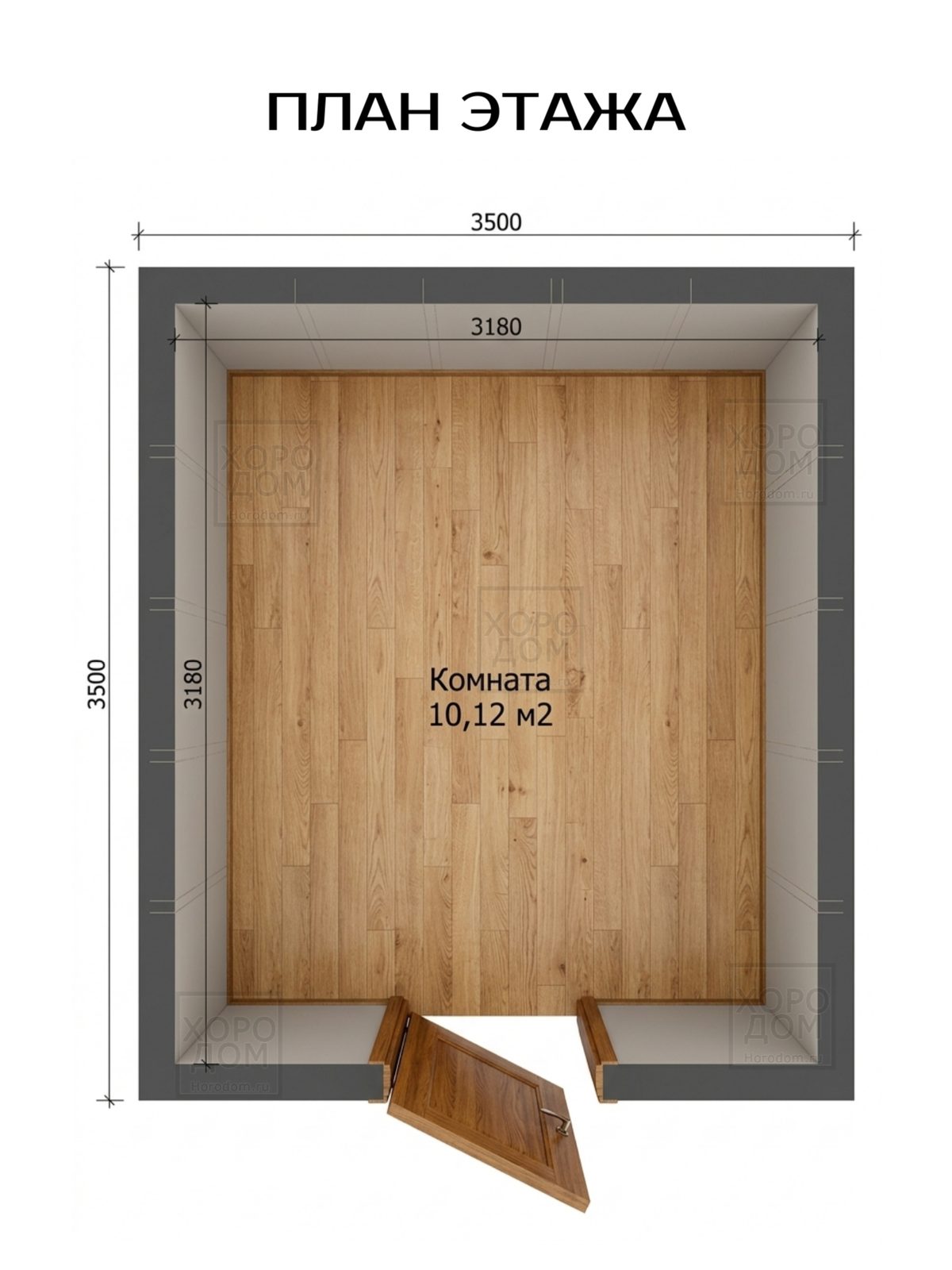

Планировка хозблока включает одно помещение площадью 10,12 квадратных метра. Внутренние размеры помещения составляют 3180 на 3180 мм.

Рабочая документация включает титульный лист, ведомость рабочих чертежей основного комплекта, пояснительную записку и указания к производству работ. В комплект входят визуализации, общие виды хозблока и фасады со всех сторон. Предусмотрены схемы расположения элементов фундамента с 3D схемами, провязка винтового фундамента и крепление свай. Документация включает узел устройства пола в зоне хозблока, схему устройства пола и 3D схему устройства пола. В комплект входят схемы расположения столбов и балок с 3D визуализацией. Предусмотрены чертежи каркаса хозблока и каркасов всех четырех стен. В разделе кровли содержатся схемы расположения элементов стропильной системы с 3D схемами, узел устройства потолка, схемы устройства обрешетки с 3D визуализацией, доработка кровли, план кровли и общий вид кровли. Также включены чертежи наружной отделки хозблока, обшивки всех четырех стен и зашивки проемов. В документацию входят этапы строительства, пошаговая схема сборки, оптимизация раскроя пиломатериалов, а также в качестве дополнения проект террасы и дровника.
