Проект хозблока 3х3,5м / OPHB1

Проект хозблока 3х3,5м

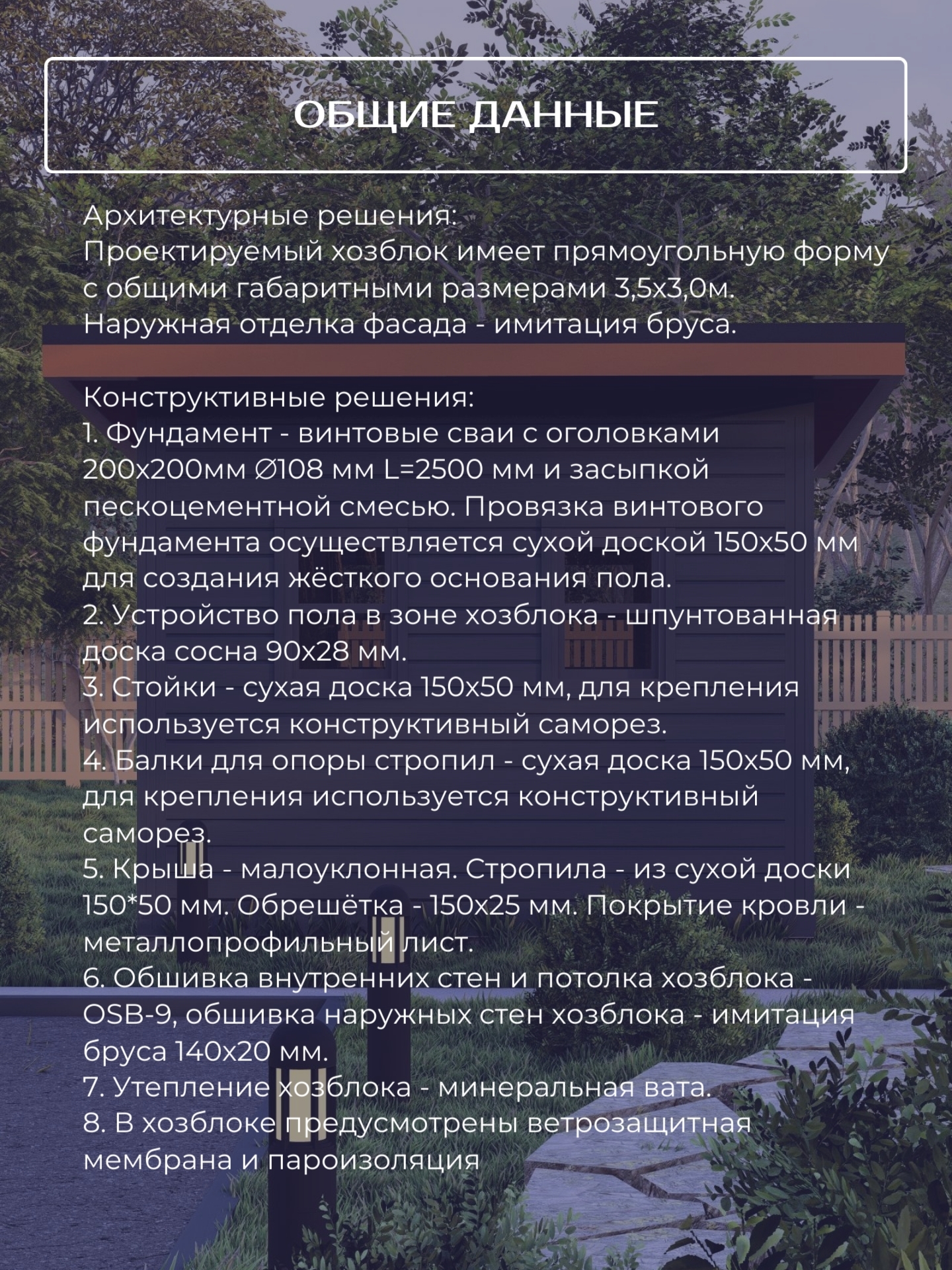

Общие данные

Проектируемый хозяйственный блок имеет прямоугольную форму с общими габаритными размерами 3,5 на 3,0 метра. Здание представляет собой каркасную постройку хозяйственного назначения.

Архитектурные решения

Архитектурное решение хозблока отличается простотой и функциональностью. Здание имеет прямоугольную форму. Наружная отделка фасада выполнена имитацией бруса, что обеспечивает эстетичный внешний вид и гармонию с окружающей средой.

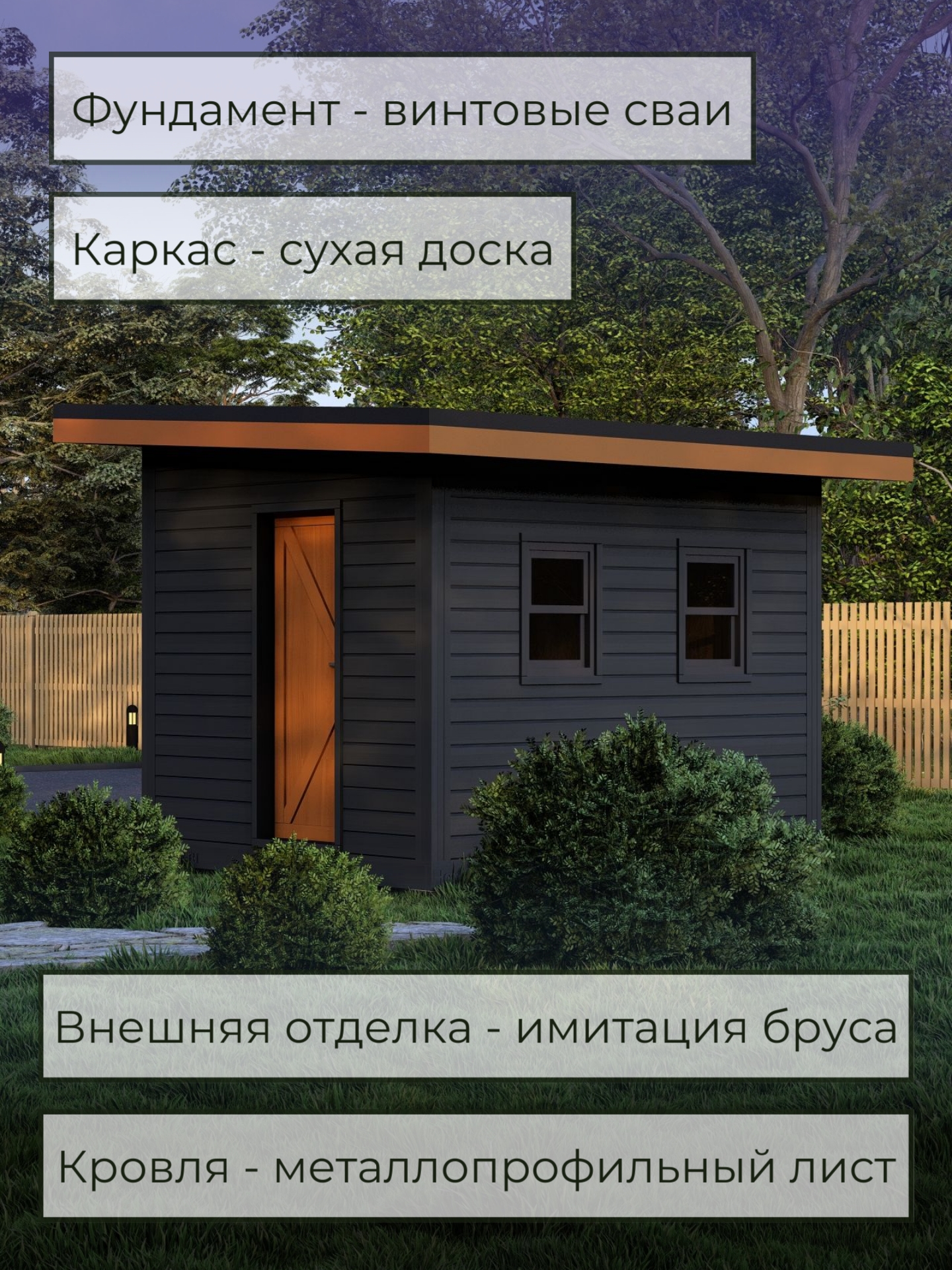

Конструктивные решения

Фундамент выполнен на винтовых сваях с оголовками 200х200 мм диаметром 108 мм и длиной 2500 мм с засыпкой пескоцементной смесью. Провязка винтового фундамента осуществляется сухой доской 150х50 мм для создания жесткого основания пола. Стойки и балки для опоры стропил выполнены из сухой доски 150х50 мм с креплением конструктивным саморезом. Крыша малоуклонная с покрытием из металлопрофильного листа. Обрешетка выполнена из доски 150х25 мм. Обшивка внутренних стен и потолка - OSB-9, обшивка наружных стен - имитация бруса 140х20 мм. Утепление выполнено из минеральной ваты. Предусмотрены ветрозащитная мембрана и пароизоляция.

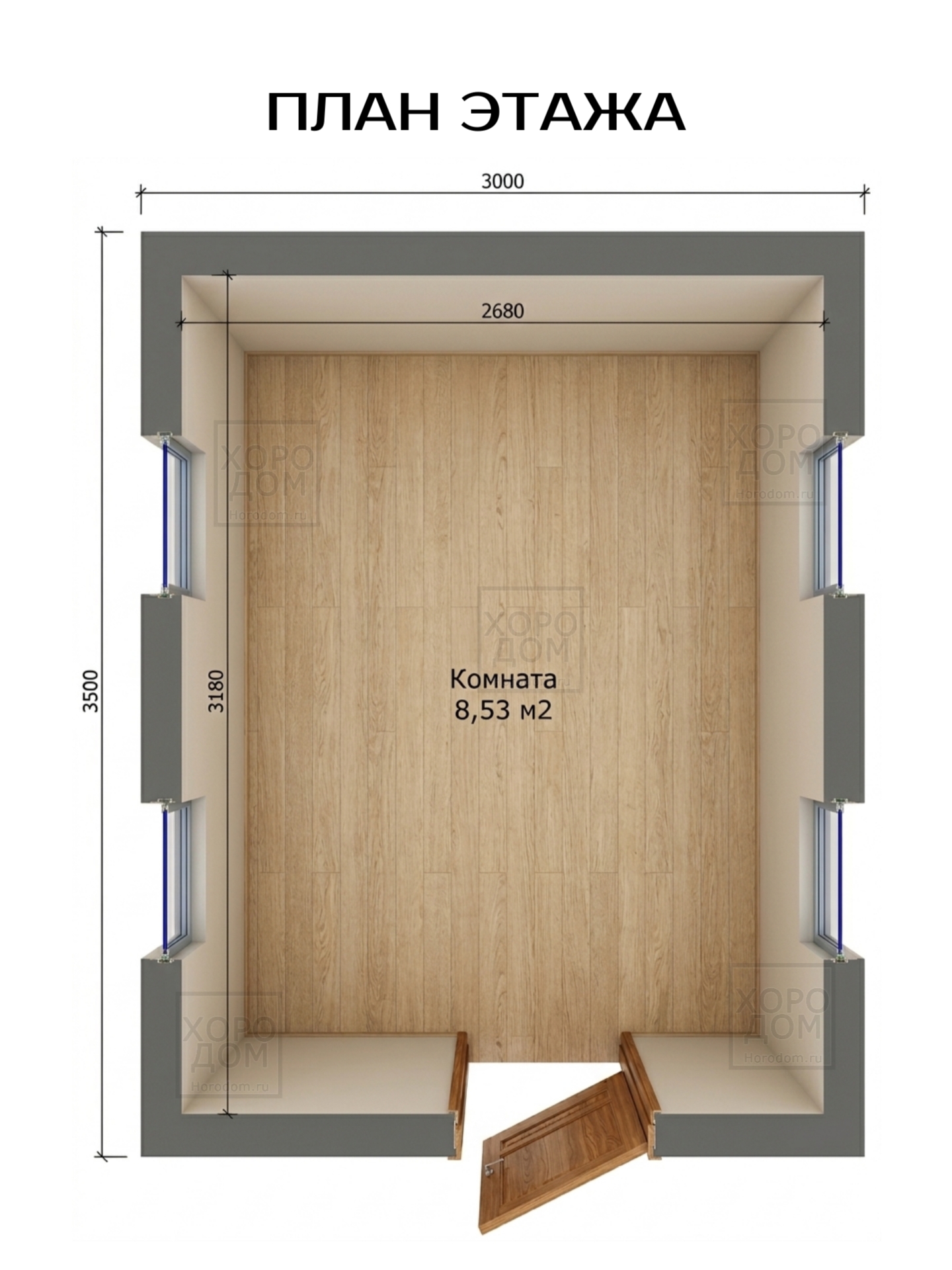

Объемно-планировочные решения

Планировка хозблока включает одно помещение площадью 8,53 квадратных метра. Внутренние размеры помещения составляют 2680 на 3180 мм.

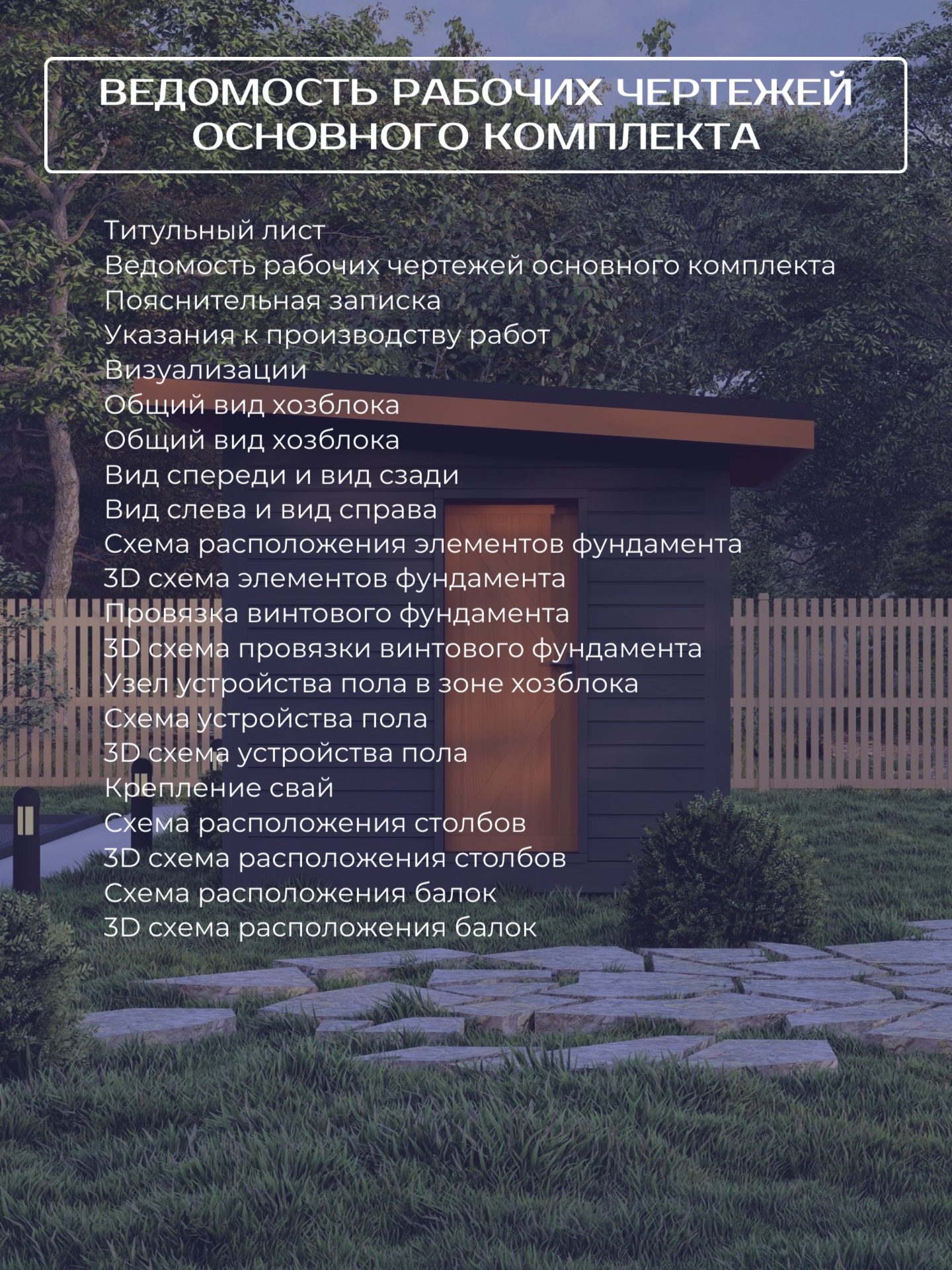

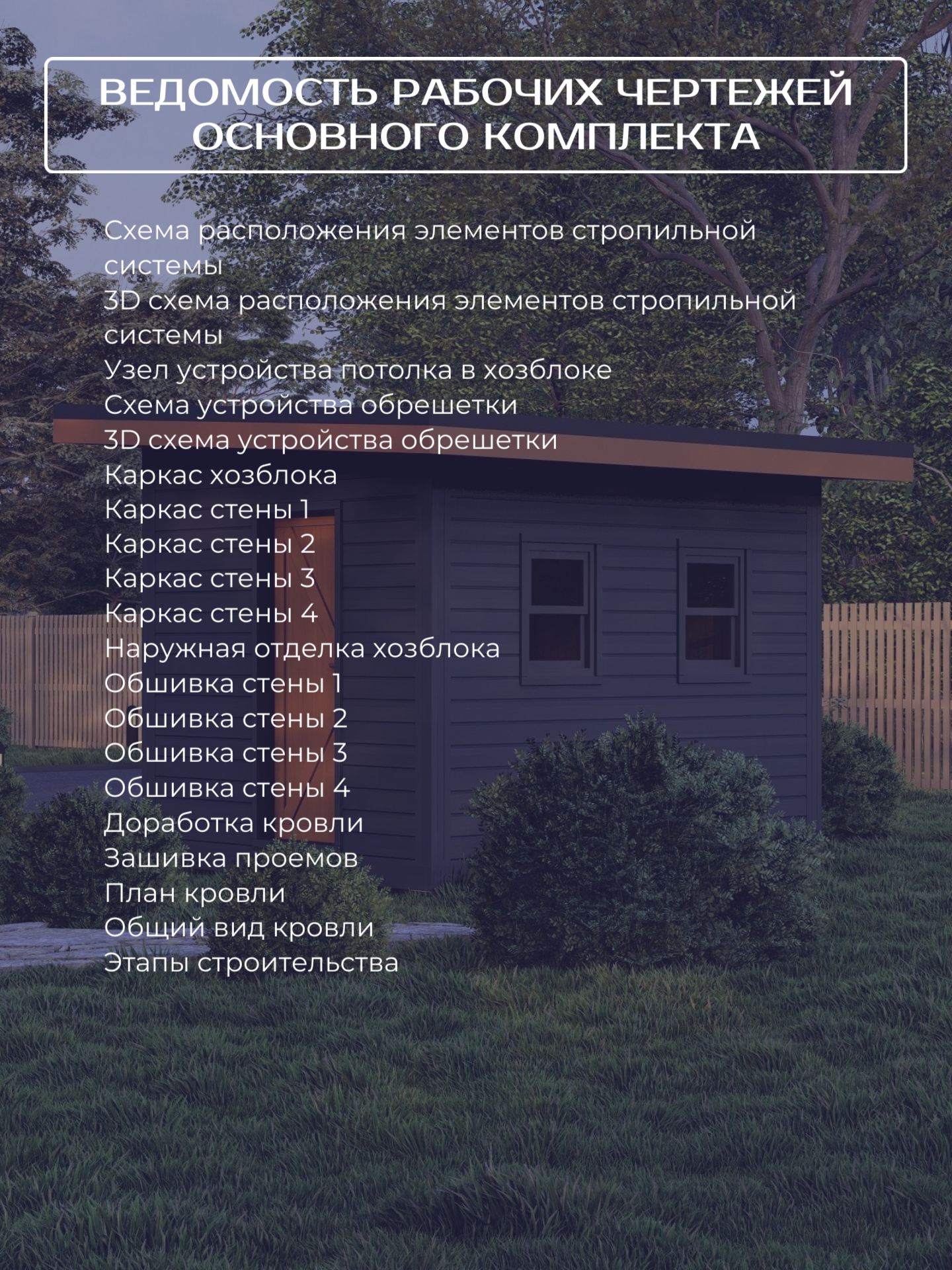

Состав рабочей документации

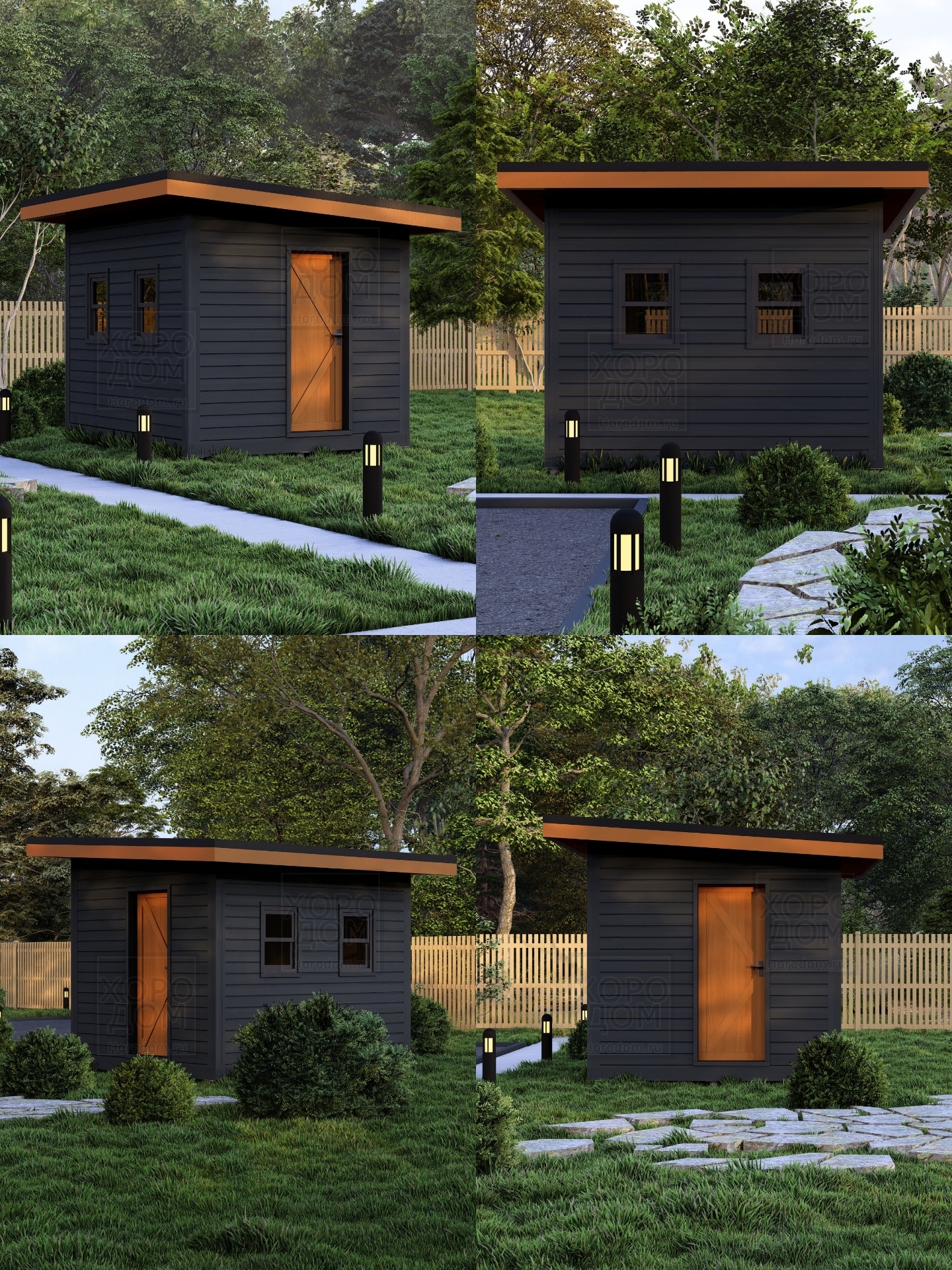

Рабочая документация включает титульный лист, ведомость рабочих чертежей основного комплекта, пояснительную записку и указания к производству работ. В комплект входят визуализации, общие виды хозблока, фасады со всех сторон. Предусмотрены схемы расположения элементов фундамента с 3D схемами и провязкой винтового фундамента. Документация включает узлы и схемы устройства пола с 3D визуализацией, крепление свай, схемы расположения столбов и балок с 3D схемами. В комплект входят схемы расположения элементов стропильной системы с 3D схемами, узел устройства потолка, схемы устройства обрешетки с 3D визуализацией, каркас хозблока и каркасы всех четырех стен. Также предусмотрены чертежи наружной отделки и обшивки всех стен, доработка кровли, зашивка проемов, план кровли, общий вид кровли и этапы строительства.
