Проект хозблока с террасой 5,0х5,5м / OPHB2b

Проект хозблока с террасой 5,0х5,5м

Общие данные

Проектируемый хозяйственный блок имеет прямоугольную форму с общими габаритными размерами 5,0 на 5,5 метра. Вход в хозблок осуществляется через террасу. Здание представляет собой каркасную постройку хозяйственного назначения.

Архитектурные решения

Архитектурный облик постройки отличается функциональностью и простотой. Наружная отделка фасада выполнена с использованием имитации бруса. Конструкция включает в себя закрытое помещение и открытую террасу с деревянным ограждением.

Конструктивные решения

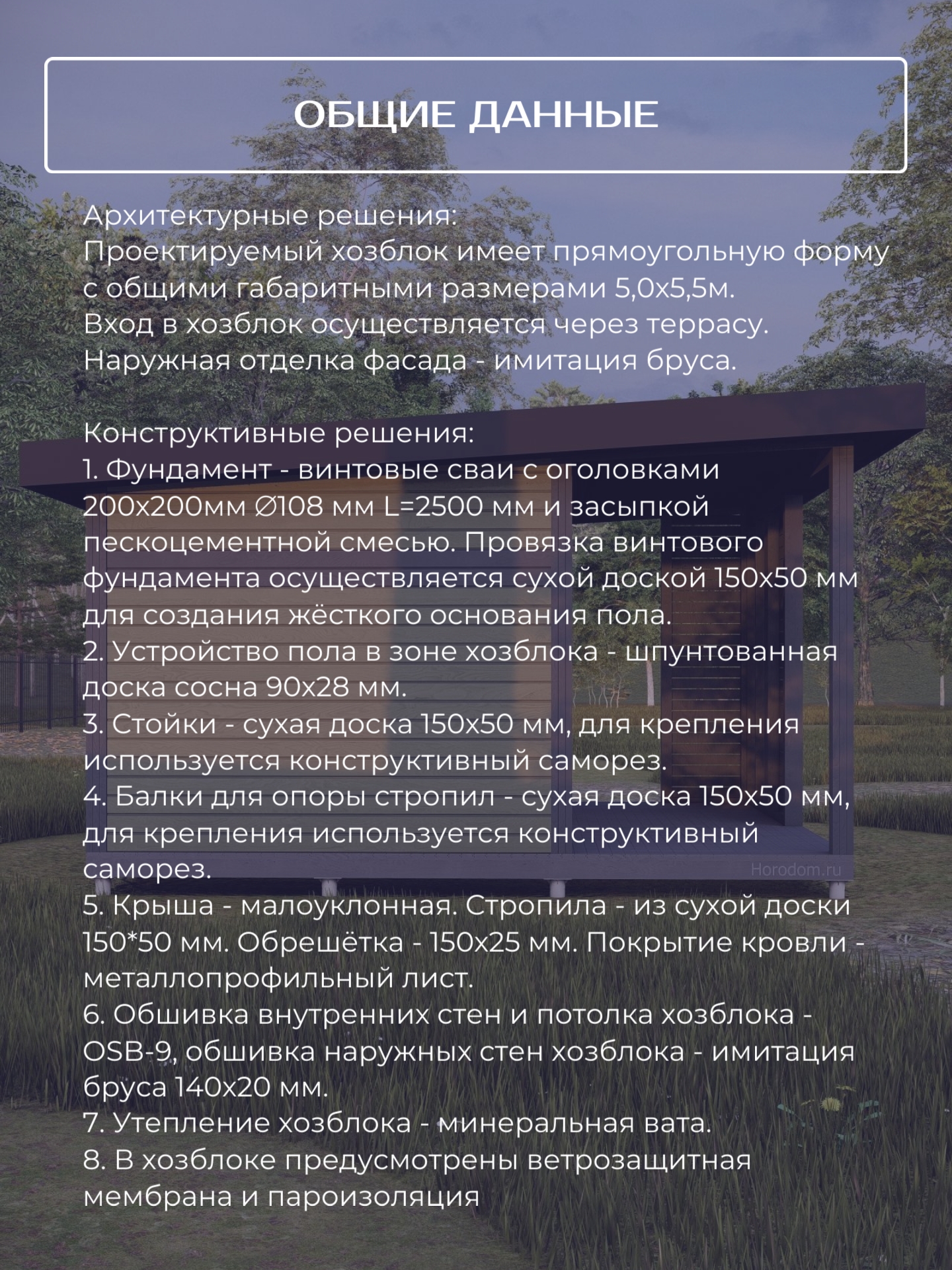

Фундамент выполнен на винтовых сваях с оголовками 200х200 мм диаметром 108 мм и длиной 2500 мм с засыпкой пескоцементной смесью. Провязка винтового фундамента осуществляется сухой доской 150х50 мм для создания жесткого основания пола. Стойки и балки для опоры стропил выполнены из сухой доски 150х50 мм с креплением конструктивным саморезом. Устройство пола в зоне хозблока — шпунтованная доска сосна 90х28 мм. Крыша малоуклонная, стропила из сухой доски 150х50 мм, обрешетка 150х25 мм, покрытие кровли — металлопрофильный лист. Обшивка внутренних стен и потолка — OSB-9, обшивка наружных стен — имитация бруса 140х20 мм. Утепление хозблока выполнено из минеральной ваты, предусмотрены ветрозащитная мембрана и пароизоляция.

Объемно-планировочные решения

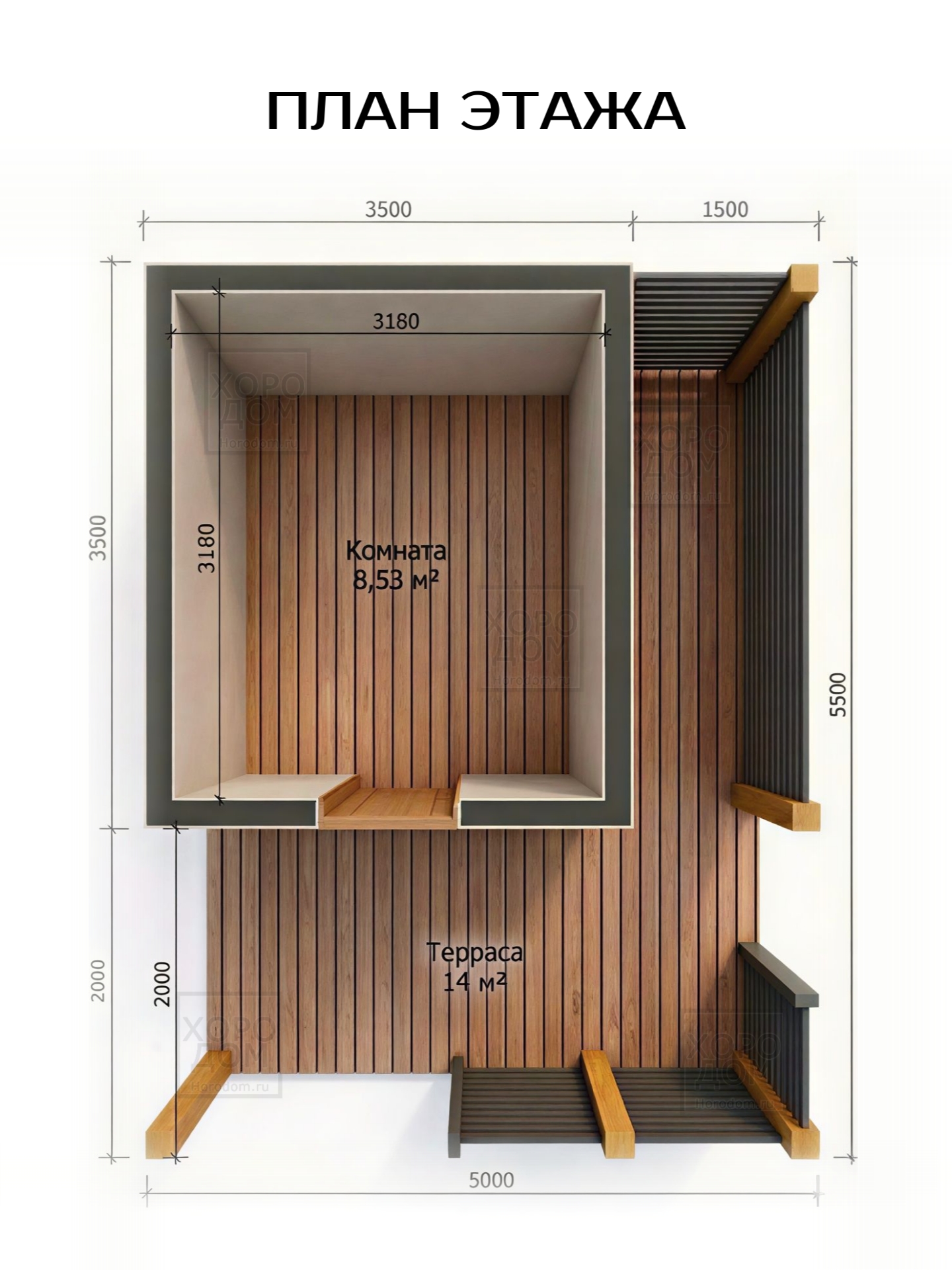

Планировка здания включает одно основное помещение (комнату) с внутренними размерами 3180 на 3180 мм. На плане указана площадь комнаты 8,53 квадратных метра. К основному объему примыкает открытая терраса площадью 14 квадратных метров.

Состав рабочей документации

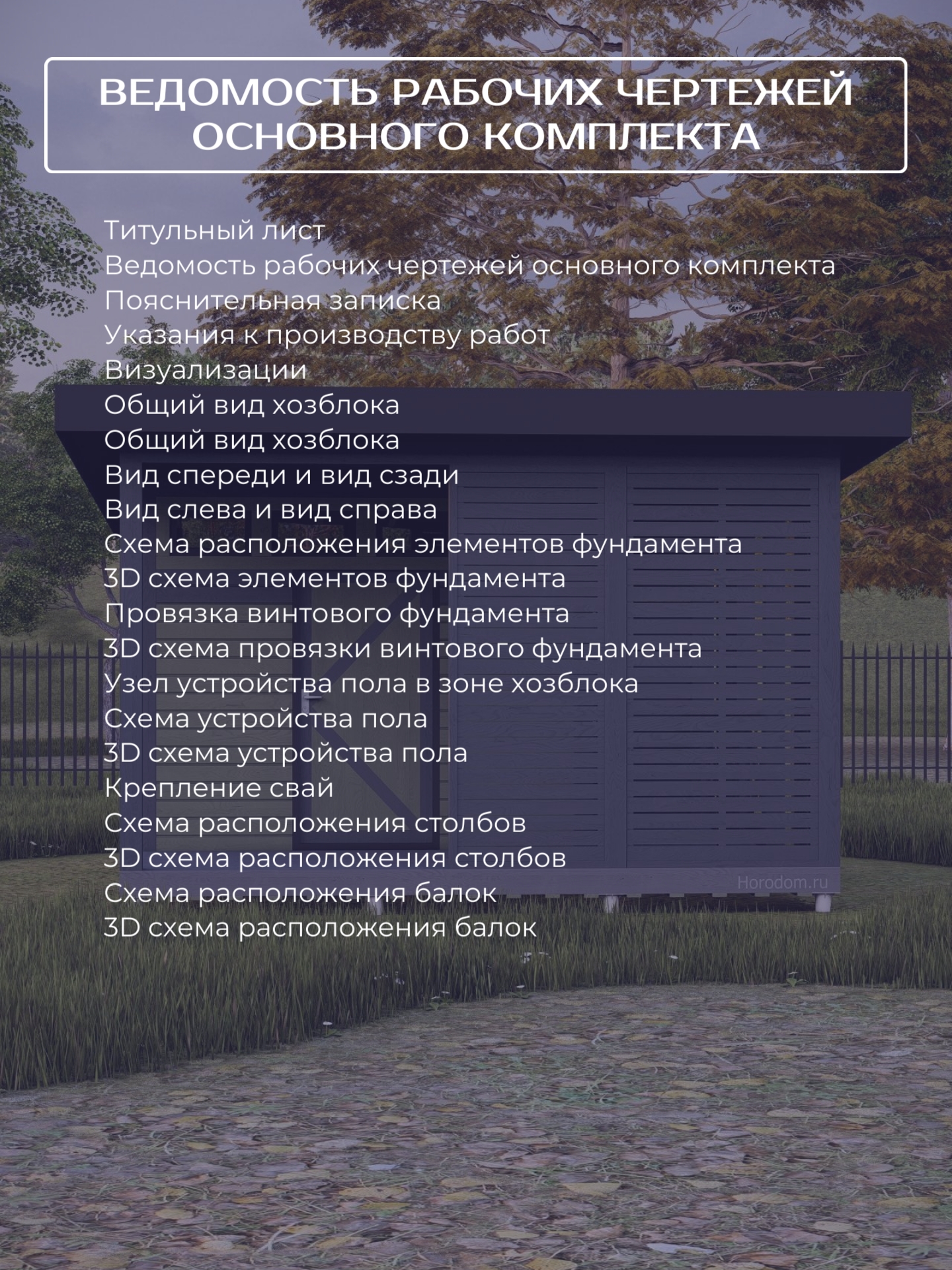

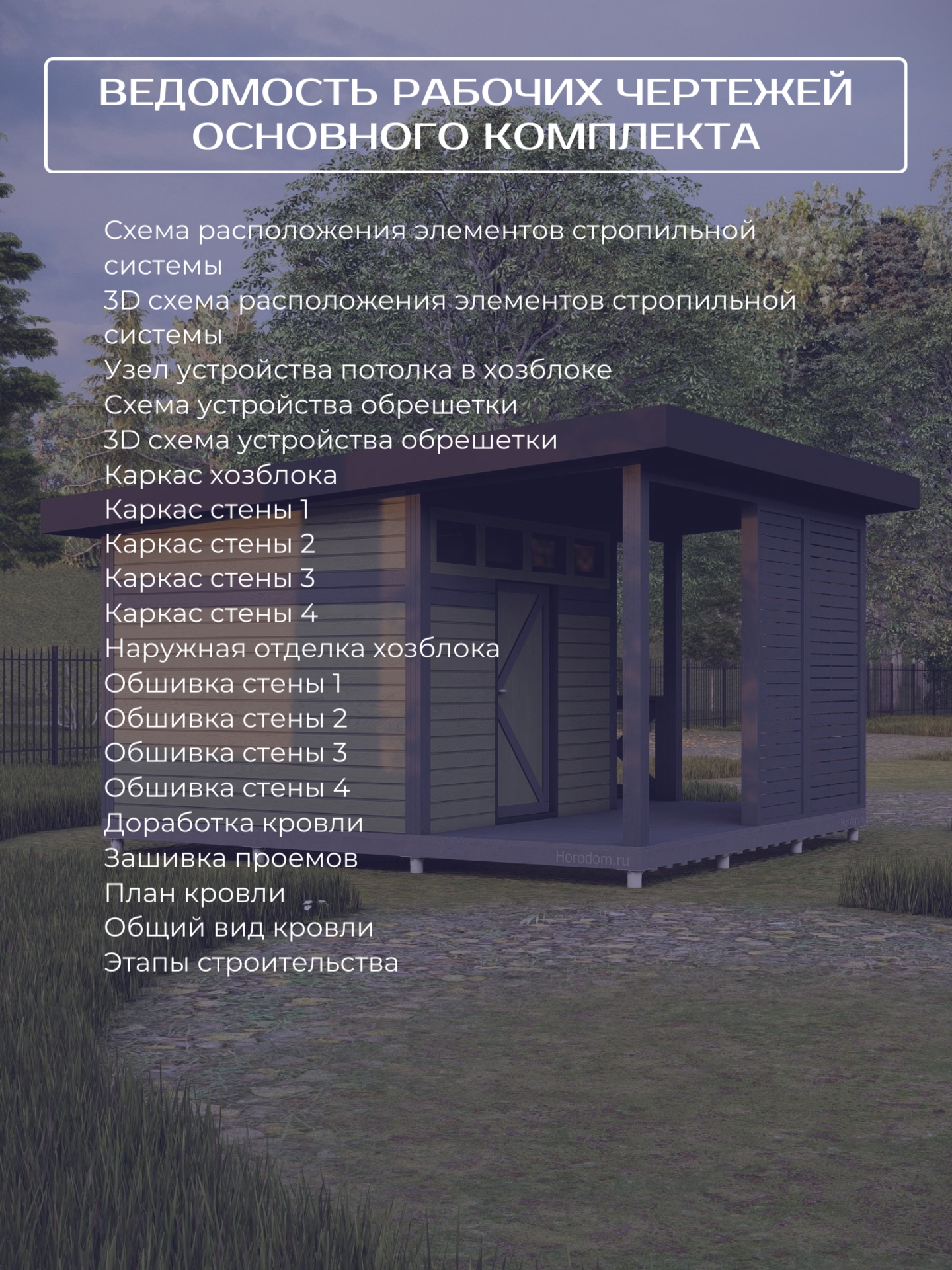

Рабочая документация включает титульный лист, ведомость рабочих чертежей, пояснительную записку и указания к производству работ. В комплект входят визуализации, общие виды хозблока и фасады со всех сторон. Предусмотрены схемы расположения элементов фундамента с 3D схемами и провязкой винтового фундамента. Документация включает узлы и схемы устройства пола с 3D визуализацией, крепление свай, схемы расположения столбов и балок с 3D схемами. В комплект входят схемы расположения элементов стропильной системы с 3D схемами, узел устройства потолка, схемы устройства обрешетки с 3D визуализацией. Предусмотрены чертежи каркаса хозблока и всех четырех стен, наружной отделки, обшивки всех стен. Также включены доработка кровли, зашивка проемов, план кровли, общий вид кровли, этапы строительства, пошаговая схема сборки, оптимизация раскроя пиломатериалов, 3D узлы.
