Проект шкафа-хозблока 1,0×3,5 м / HDHSH2

Общий метраж 2 м2

ПРОЕКТ ШКАФА-ХОЗБЛОКА 1,0х3,5 М

Проектом предусматривается строительство шкафа-хозблока прямоугольной формы с общими габаритными размерами 1х3,5 м. Здание представляет собой каркасную постройку хозяйственного назначения.

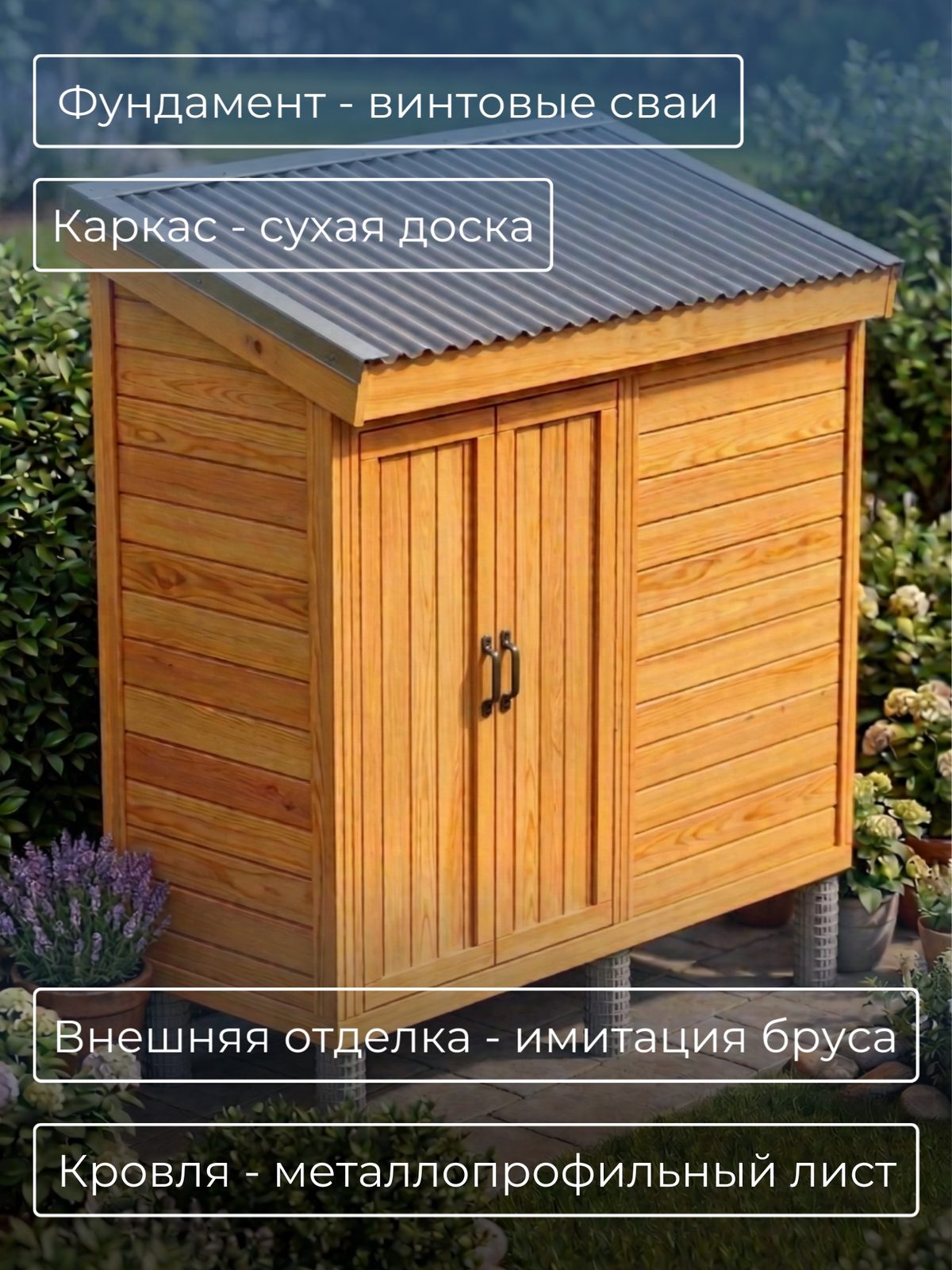

Архитектурное решение отличается компактностью и функциональностью. Шкаф-хозблок имеет вытянутую прямоугольную форму. Наружная отделка фасада выполнена доской, имитирующей брус, что придает постройке эстетичный деревянный вид.

Фундамент выполнен на винтовых сваях с оголовками 200х200 мм диаметром 76 мм и длиной 2500 мм с засыпкой пескоцементной смесью. Провязка винтового фундамента осуществляется сухой доской 100х50 мм для создания жесткого основания пола. Стойки и балки для опоры стропил выполнены из доски 100х50 мм с креплением конструктивным саморезом. Крыша малоуклонная, стропила из сухой доски 100х50 мм, обрешетка 100х25 мм, покрытие кровли — металлопрофильный лист. Обшивка внутренних стен и потолка — OSB-9. Обшивка наружных стен выполнена досками 150х25 мм, 50х25 мм и бруском 50х50 мм. Устройство пола выполнено из палубной доски лиственницы 140х28 мм. В конструкции предусмотрены ветрозащитная мембрана и пароизоляция.

Планировка представляет собой единое закрытое помещение (шкаф-хозблок) площадью, определяемой габаритами 1,0 на 3,5 метра.

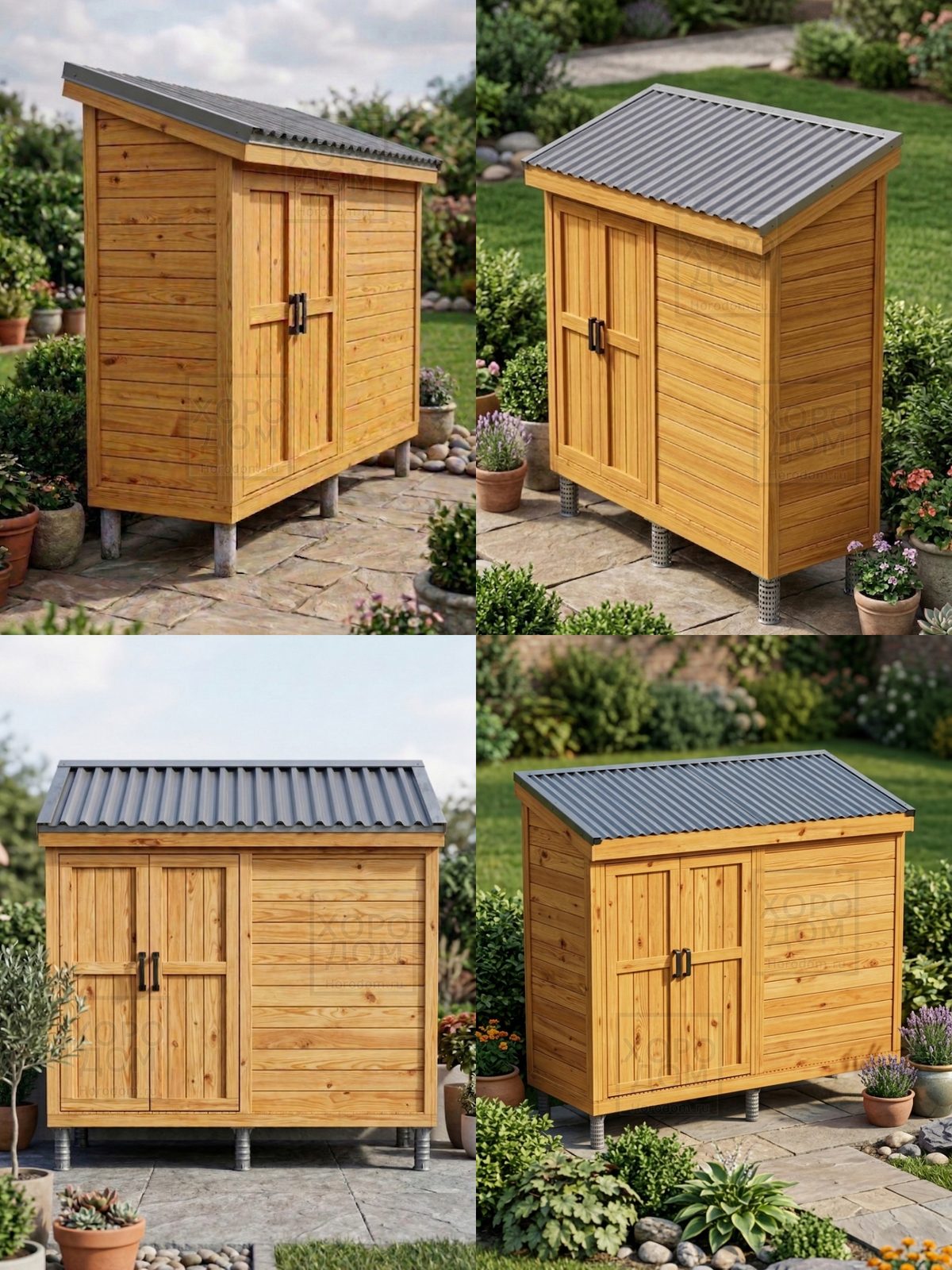

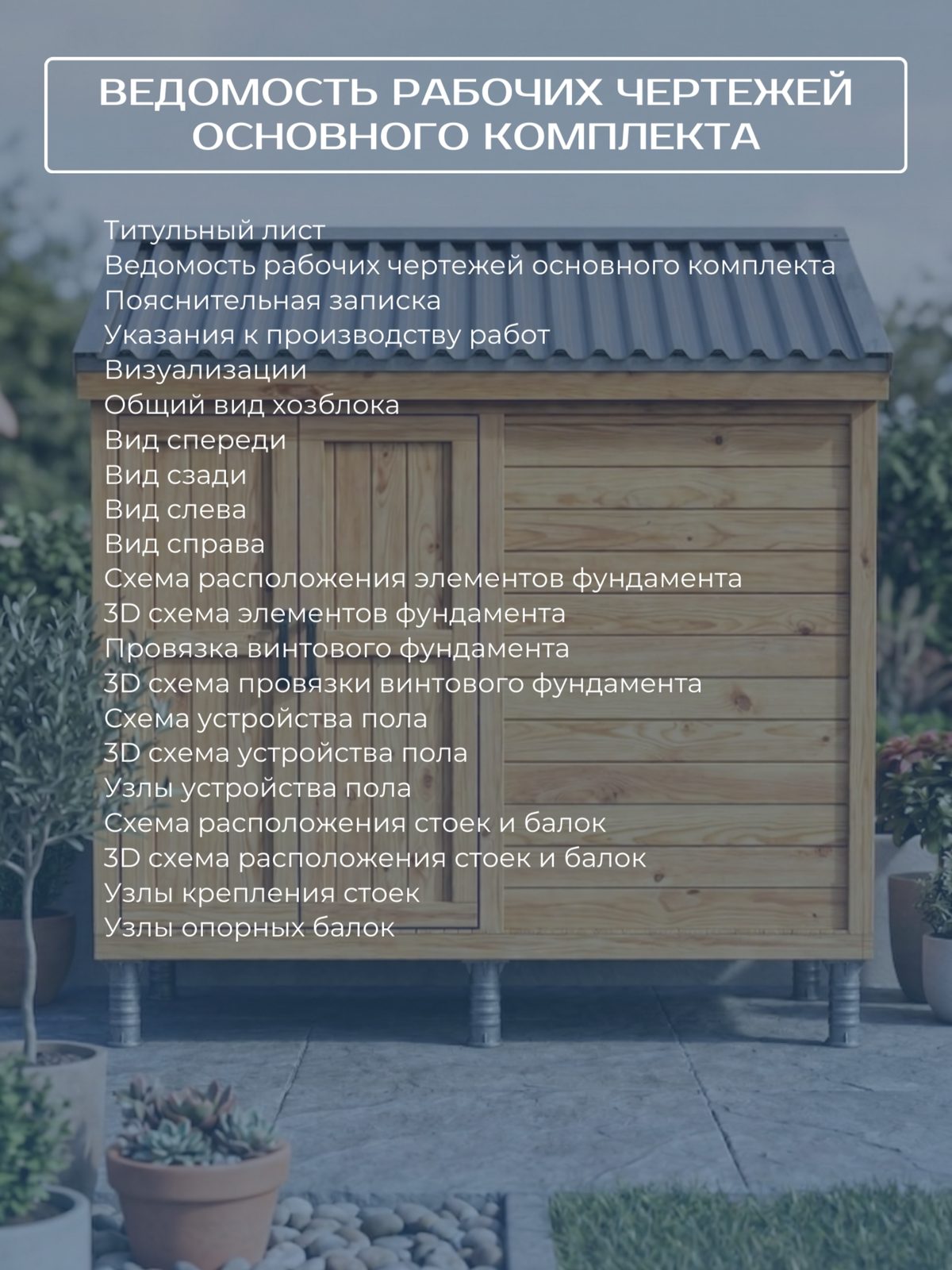

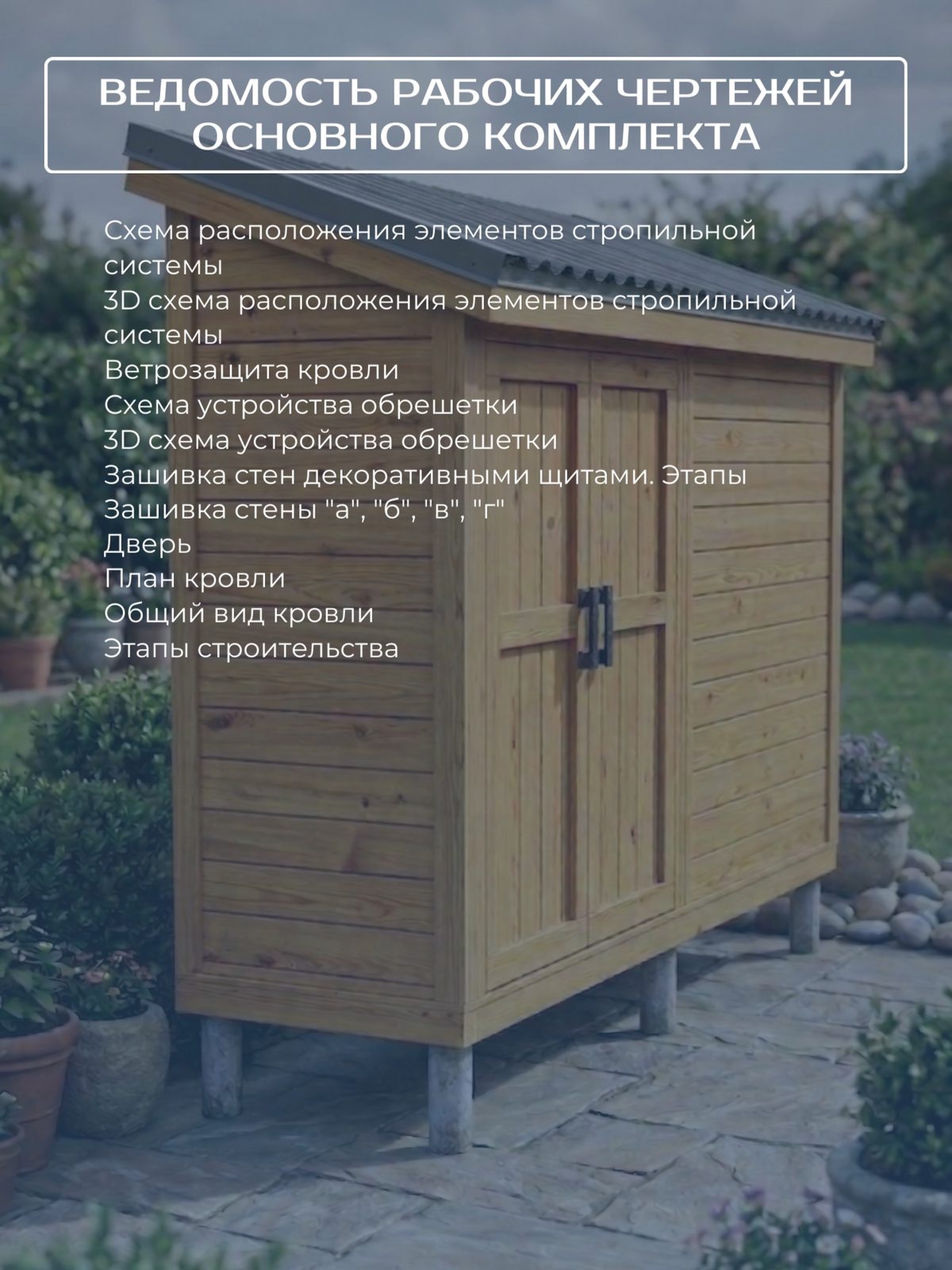

Рабочая документация включает титульный лист, ведомость рабочих чертежей, пояснительную записку и указания к производству работ. В комплект входят визуализации и общие виды хозблока со всех сторон (спереди, сзади, слева, справа). Предусмотрены схемы расположения элементов фундамента с 3D схемами и провязкой винтового фундамента. Документация включает схемы устройства пола с 3D визуализацией и узлами устройства пола. В комплект входят схемы расположения стоек и балок с 3D схемами, узлы крепления стоек и опорных балок. В разделе кровли содержатся схемы расположения элементов стропильной системы с 3D схемами, ветрозащита кровли, схемы устройства обрешетки с 3D визуализацией, план и общий вид кровли. Также включены чертежи зашивки стен декоративными щитами (этапы, стены "а", "б", "в", "г"), чертеж двери и этапы строительства. Дополнительно в документацию входят пошаговая схема сборки, а также в качестве бонуса проект террасы и дровника.
